碟片式過濾器產品簡介

碟片式過濾器它由一組組雙面帶不同方向溝槽的聚丙烯疊片構成，相鄰兩疊片疊加，該過濾器相鄰面上的溝槽棱邊便形成許許多多的交叉點，這些交叉點構成了大量的空腔和不規則的通路，這些通路由外向里是不斷縮小的。疊片上溝槽的不同深淺和數量確定了過濾單元的過濾精度，循環冷卻水常用的過濾精度有150微米或200微米。

碟片式過濾器優勢

1、精確過濾：該疊片過濾器可根據用水要求選擇不同精度的過濾盤片，有20微米、55微米、100微米、 130微米、200微米、400微米等多種規格，過濾比大于85%。

2、徹底高效反洗：由于反洗時將過濾孔隙完全打開，加上離心噴射作用，達到了其他過濾器無法達到的清洗效果。每個過濾單元反洗過程只需10到20秒即可完成。

3、全自動運行，連續出水：時間和壓差控制反洗啟動。在過濾器系統內，各個過濾單元和工作站間按順序進行反洗。工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小，過濾和反洗效果不會因使用時間而變差。

4、模塊化設計：用戶可按需取舍過濾單元并聯數量，靈活可變，互換性強。可靈活利用現場邊角空間，因地制宜安裝占地少。

5、維護簡單：幾乎不需日常維護，檢查亦不需專用工具，可拆卸零部件很少。

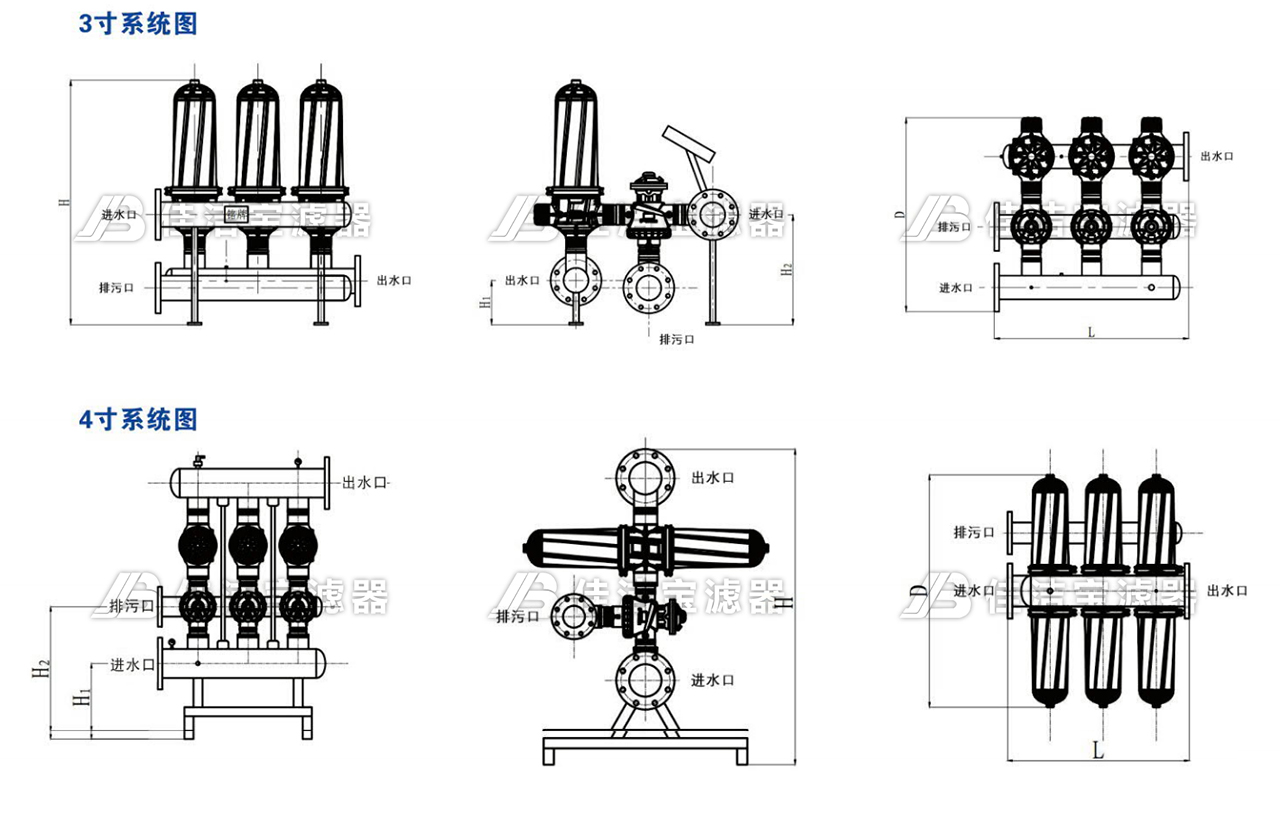

碟片式過濾器結構圖

碟片式過濾器原理

過濾階段原理

水流通過過濾進水口進入過濾器內，通過過濾疊片時過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起，雜質顆粒被截留在疊片交叉點，經過過濾的水從過濾器主通道中流出，此時單向膈膜閥處于開啟狀態。

反沖洗階段原理

當達到一定的壓差時，或設定的時間內系統自動進入反沖洗狀態，控制器控制閥門改變水流方向，過濾器底部單向隔膜關閉主通道，反沖洗進入四組噴嘴通道，和噴嘴通道連接的活塞腔內的水壓上升，活塞向上運動克服彈簧對疊片的壓力，并在疊片組頂部釋放活塞空間，同時反沖洗水從四組噴嘴通道上面的35*4個噴嘴沿疊片切線的方向高速噴射，使疊片旋轉并均勻分開，噴洗水噴洗疊片表面，將截留在疊片上的雜質噴洗甩出。當反沖洗結束時，水流方向再次改變，疊片再次被壓緊，系統重新進入過濾狀態。

碟片式過濾器應用范圍

疊片過濾器廣泛應用于工業、商業領域，如食品、紡織、冶金、塑料、醫藥、建材、造紙、工業及商業建筑的暖通空調系統、灌溉、廢水處理、污水再生、市政供水、自來水廠、大型發電廠、化工企業、及應急情況過濾等領域，過濾等級按后級用水系統或設備對水質的要求、用水場合對水質的要求確定。
